《 通用閥門術語》氨用緊急切斷閥上兆品牌 上海上兆閥門制造有限公司根據市場上的閥門所編輯的閥門中文與英文術語對照。以下閥門的名稱為中文和英文，備注了閥門的用途和簡單的說明。 目前國際上通用的閥門有1000多個名稱上千個品種型號，以下部分閥門的術語都是符合國際上常用的閥門術語。 1.自動閥門 Automatic valve
依靠介質本身的能力而自行動作的閥門
2 驅動閥門 Actuated valve
借助手動、電力、液壓或氣壓來操縱的閥門

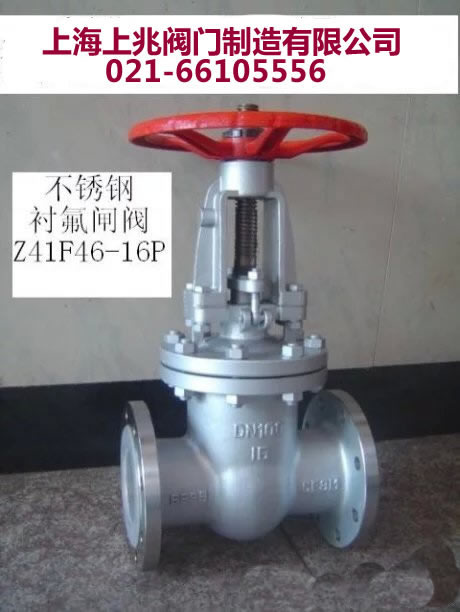

3. 閘閥 Gate valve slide valve
啟閉件（閘板）由閥桿帶動，沿閥座密封面做升降運動的閥門
4.平行式閘閥 Parallel gate valveparallel slide valve
閘板的兩側密封面相互平行的閘閥
5.楔式閘閥 Wedge gate valve
閘板的兩側密封面成楔狀的閘閥
5.升降桿式閘閥 Outside screw stem rising through handwheel type gate valve
閥桿做升降運動，其傳動螺紋在體腔外部的閘閥
6.旋轉桿式閘閥 Inside screw nonrising stem type gate valve
閥桿作旋轉運動其傳動螺紋在體腔內部的閘閥
7.快速啟閉閘閥 Quick open-and-close gate valve
閥桿既作旋轉又作升降運動的閘閥
8.縮口閘閥 Contraction cavity gate valve
閥體內的通道直徑不同閥座密封面處的直徑小于法蘭連接處的直徑的閘閥
9.平板閘閥 Flat gate valve
這種類型的閘閥有帶導流孔和不帶導流孔之分.帶導流孔的平板閘閥能通球清管不帶導流孔的平板閘閥只能用作管路上的啟閉裝臵

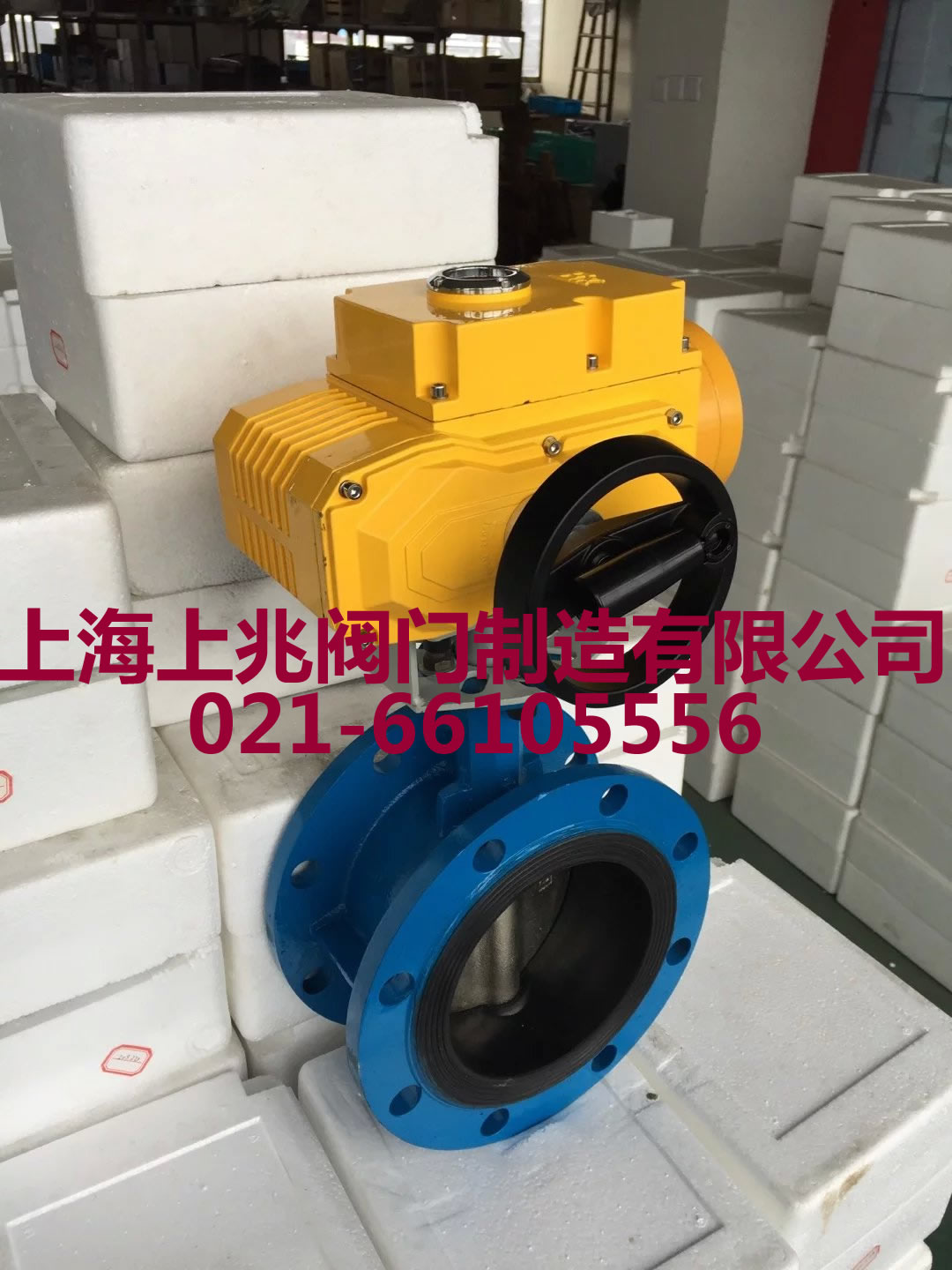

10.蝶閥 Butterfly valve
啟閉件(蝶板)繞固定軸旋轉的閥門
11.中線蝶閥 Center line-type butterfly valve
蝶板的回轉中心(即閥門軸中心)位于閥體的中心線和蝶板的密封截面上的蝶閥
12.單偏心蝶閥 Single-eccentric center butterfly vale
蝶板的回轉中心(即閥門軸中心)位于閥體的中心線上且與蝶板密封面形成一個尺寸偏臵的蝶閥
13.雙偏心蝶閥 Double-eccentric center butterfly valve
蝶板的回轉中心(即閥門軸中心)與蝶板密封截面形成一個尺寸偏臵并與閥體中心線形成另一個尺寸偏臵的蝶閥
14.三偏心蝶閥 Three-eccentric center butterfly valve
蝶板的回轉中心(即閥門軸中心)與蝶板密封面形成一個尺寸偏臵并與閥體中心線形成另一個尺寸偏臵;閥體密封面中心線與閥座中心線(即閥體中心線)形成一個角偏臵的閥門
15.旋轉閥 Rotary valve
啟閉件沿閥座密封曲面軸心作相對旋轉運動的閥門

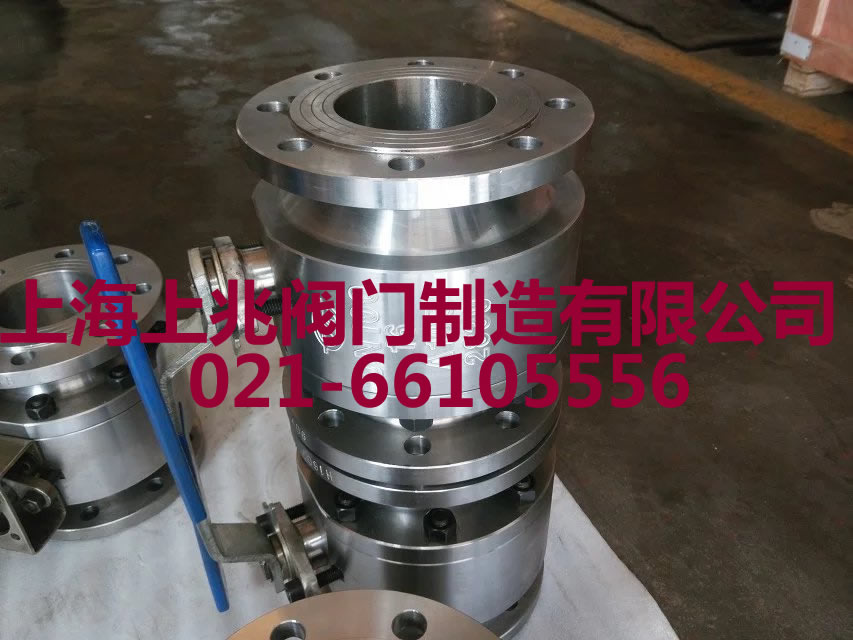

16.球閥 Ball valve
啟閉件(球體)繞垂直于通路的軸線旋轉的閥門
17.浮動球閥 Float ball valve
球體不帶有固定軸的球閥
18.固定球球閥 Fixed ball valve
球體帶有固定軸的球閥
19.彈性球球閥 Flexible ball valve
球體上開有彈性糟的球閥
20.旋塞閥 Cock plug
啟閉件(塞子)繞其軸線旋轉的閥門
21.緊定式旋塞閥 Clampyte plug valve
塞體內不帶填料塞子與塞體密封面的密封依靠擰緊旋塞下面的螺母來實現的旋塞閥
22.填料式旋塞閥 Cland packing plug valve
采用填料密封的旋塞閥
23.自閉式旋塞閥 Self-sealing plug valve
塞子與塞體間的密封主要依靠介質本身的壓力來實現的旋塞閥
24.油封式旋塞閥 Lubricated plug valve
采用油脂密封的旋塞閥
25.旋柱閥 Cock plug
啟閉件(圓柱形塞子)繞其軸線旋轉的閥門
26.擋板閥 Baffler valve
啟閉件(擋板)在閥座密封面上到閥座密封面以外作相對運動但又不穿過閥座密封面的閥門
27.截止閥 Globe valve stop valve
啟閉件(閥瓣)由閥桿帶動沿閥座(密封面)軸線作升降運動的閥門
28.上螺紋閥桿截止閥 Outside screw stem stop valve
閥桿螺紋在殼體外面的截止閥
29.下螺紋閥桿截止閥 Inside screw stem stop valve
閥桿螺紋在殼體內的截止閥
30.直通式截止閥 Globe valve
介質的進出口兩個通道在同一方向上呈180°的截止閥
31.角式截止閥 Angle pattern globe valve
介質的進出口兩個通道呈90°的截止閥
32.三角截止閥 Three way stop valve
具有三個通道的截止閥
33.直流式截止閥 Oblique type globe valve
閥桿和通道成一定角度的截止閥
34.柱塞式截止閥 Plunger type globe valve
柱塞式截止閥是常規截止閥的變形.其閥瓣和閥座是按柱塞的原理設計的;把閥瓣設計成柱塞閥座設計成套環靠柱塞和套環的配合實現密封
35.針形截止閥 Needle globe valve
閥座孔的尺寸比公稱通徑小的截止閥
36.節流閥 Throttle valve
通過啟閉件(閥瓣)改變通路截面積以調節流量.壓力的閥門
37.勾形閥瓣節流閥 Trench type disc throttle valve
常用于深冷裝臵中的膨脹閥
38.窗形閥瓣節流閥 Window type disc throttle valve
適用于公稱通徑較大的節流閥
39.塞形閥瓣節流閥 Plug disc throttle valve
適用于中.小口徑的節流閥

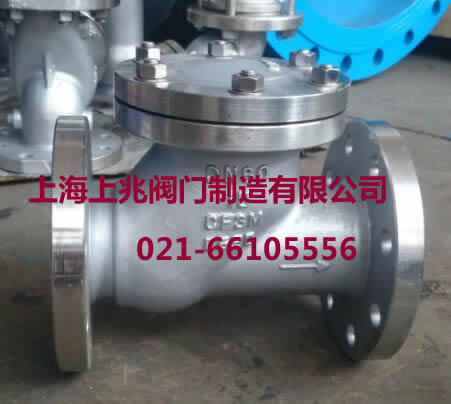

40.止回閥 Check valveNon-reture valve
啟閉件(閥瓣)靠介質作用力自動阻止介質逆流的閥門
41.旋啟式止回閥 Swing check valve
閥瓣繞體腔內固定軸作旋轉運動的止回閥
42.單瓣旋啟式止回閥 Single disc swing check valve
只有一個閥瓣的旋啟式止回閥
43.多瓣旋啟式止回閥 Multi-disc swing check valve
具有二個以上閥瓣的旋啟式止回閥
44.升降式止回閥 Lift check valve
閥瓣垂直于閥座孔軸線作升降運動的止回閥
45.底閥 Foot valve
安裝在泵吸入管端以保證吸入管內被水充滿的止回閥
46.彈簧載荷升降式止回閥 Spring-loaded lift check valve
該閥不僅能降低水擊壓力而且流道通暢流阻很小
47.彈簧載荷環形閥瓣升降式止回閥 Spring-loaded annular disc lift check valve
該閥與通常結構的升降式止回閥相比閥瓣行程更小加之彈簧載荷的作用使其關閉迅速因此更利于降低水擊壓力
48.多環形流道升降式止回閥 Multi-annulus lift check valve
該閥具有最小的閥瓣行程因此其關閉更為迅速
49.蝶式止回閥 Butterfly swing check valve
形狀與蝶瓣相似起閥瓣繞固定軸(無搖桿)作旋轉運動的止回閥
50.管道式止回閥 Line check valve
閥瓣沿著閥體中心線滑動的止回閥.該閥體積小重量輕加工工藝性好但流阻系數比旋啟式止回閥略大
51.空排止回閥 No-load running check valve
這是一種特殊用途的止回閥用于鍋爐給水泵的出口以防止介質倒流及起空排作用
52.緩閉止回閥 Dashpot check valve
在旋啟式止回閥或升降式止回閥上設臵緩沖裝臵形成緩閉止回閥這種止回閥能有效地防止水擊
53.隔膜式止回閥 Diaphragm type check valve
該閥是止回閥的一種新的結構形成盡管它的使用受到溫度和壓力等的限制但其防止水擊壓力比傳統的旋啟式止回閥小得多
54.錐形隔膜式止回閥 Tapered diaphragm type check valve
該閥對夾安裝在管道兩法蘭之間其關閉速度極為迅速
55.環形編織隔膜式止回閥 Annular woven diaphragm type check valve
該閥采用了褶皺的環狀橡膠隔膜關閉速度極快但其使用范圍通常受壓差(p〈1MPa)和溫度(t〈70°C)的限制
56.球形止回閥 Ball check valve
膠球(單球與多球)在介質作用下在球罩內沿閥體中心線方向作來回短行程滾動以實現其開啟和關閉動作
57.安全閥 Safety valve
一種自動閥門它不借助任何外力而是利用介質本身的力來排出額定數量的流體以防止系統內壓力超過預定的安全值當壓力恢復正常后閥門再行關閉并阻止介質繼續流出
58.重錘式安全閥 Weighted safety valve
用杠桿和重錘來平衡閥瓣壓力的止回閥.這種結構只能用在固定設備上其重錘的重量一般不應超過60kg
59.彈簧式安全閥 Spring type safety valve
利用壓縮彈簧的力來平衡閥瓣的壓力并使其密封的安全閥.這類安全閥的彈簧作用力一般不應超過20000N
60.脈沖式安全閥 Pulse type safety valve
該閥把主閥和輔閥設計在一起通過輔閥的脈沖作用帶動主閥動作這種結構通常用于大口徑.大排量及高壓系統
61.微啟式安全閥 Low lift safety valve
閥瓣開啟高度為閥座喉徑的1/40~1/20的安全閥
62.全啟式安全閥 Fall lift safety valve
閥瓣開啟高度等于或大于閥座喉徑的1/4的安全閥
63.全封閉式安全閥 All sealed bonnet tgpe safety valve
開啟排放時介質不會向外界泄漏而是全部通過排泄管排放掉.這種結構適用于易燃.易爆.有毒介質
64.半封閉式安全閥 Half sealed bonnet type safety valve
開啟排放時介質一部分通過排泄管排掉而另一部分從閥蓋與閥桿的配合處向外泄漏.這種結構適用與一般的蒸氣和對環境無污染的介質
65.敞開式安全閥 Exposed type safety valve
開啟排放時介質直接由閥瓣上方排放這種安全閥適用于對環境污染無要求的場合
66.直接載荷式安全閥 Direct loaded safdty valve
直接用機械載荷如重錘.杠桿重錘或彈簧來克服由閥瓣下介質壓力所產生作用力的安全閥
67.帶輔助裝臵的安全閥 Assisted safety valve
該安全閥借助一個動力輔助裝臵可以在低于正常的開啟壓力下開啟.即使輔助裝臵失靈此類閥門應仍能滿足標準的要求
68.帶補充載荷的安全閥 Supplementary loaded safety valve
該安全閥在其進口處壓力達到開啟壓力前始終保持有一增強密封的附加力.該附加力(補充載荷)可由外來的能源提供而在安全閥達到開啟壓力時應可靠的釋放.其大小應這樣設定即假定該附加力未釋放時安全閥仍能在進口壓力不超過國家法規規定的開啟壓力百分數的前提下達到額定排量
69.先導式安全閥 Pilot operated safety valve
一種依靠導閥來驅動或控制的安全閥.該導閥本身應是符合標準要求的直接載荷式安全閥
70.杠桿式安全閥 Lever and weight loaded safety valve
利用杠桿將作用力傳遞到閥瓣上的安全閥
71.波紋管平衡式安全閥 Bellows seal balance safety valve
利用波紋管平衡背壓的作用以保持開啟壓力不變的安全閥
72.雙聯彈簧式安全閥 Duplex safety valve
將兩個彈簧式安全閥并聯具有同一進口的安全閥組

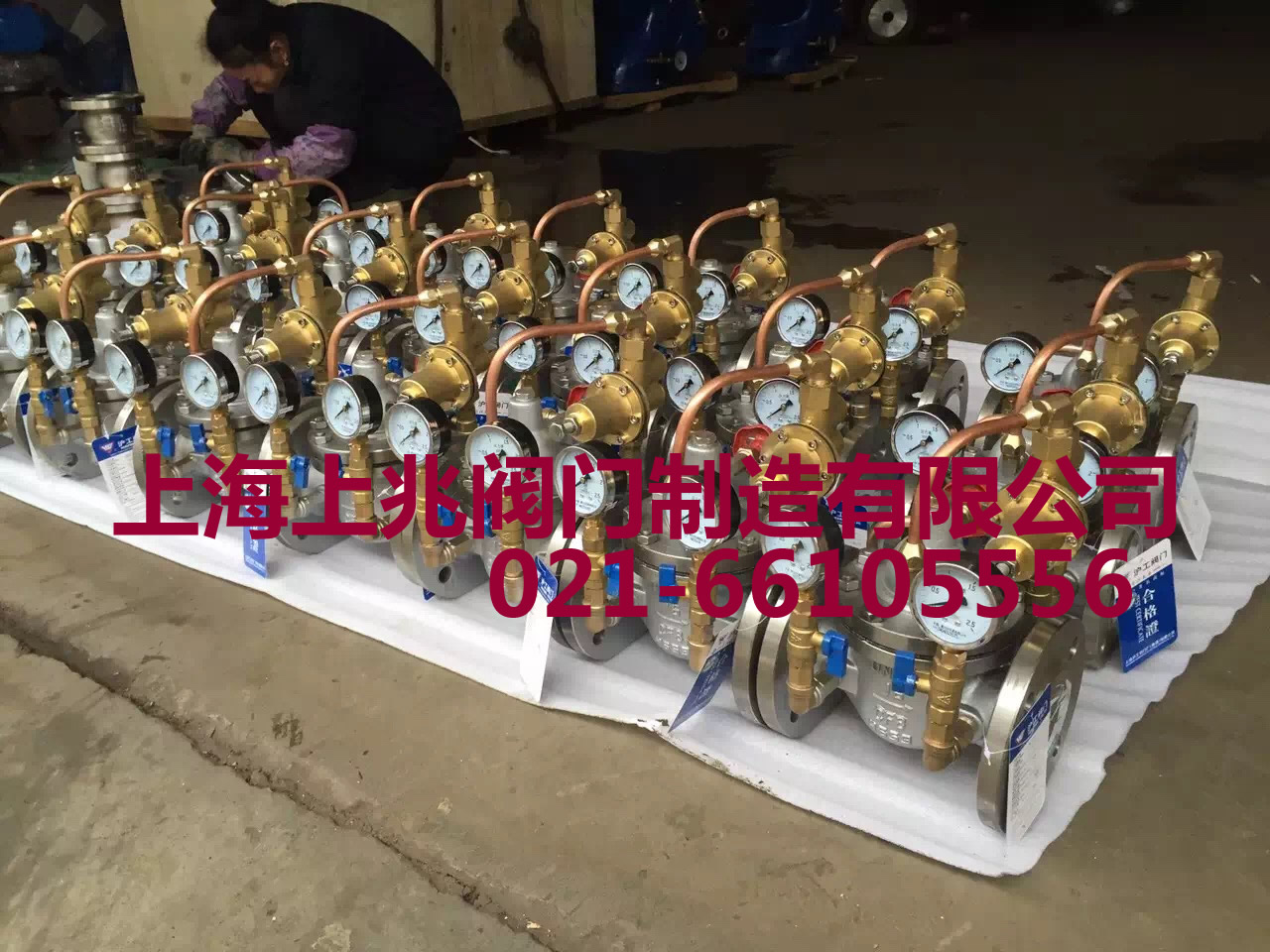

73.減壓閥 Pressure reducing valve
通過啟閉件的節流將介質壓力降低并利用介質本身能量使閥后的壓力自動滿足預定要求的閥門
74.活塞式減壓閥 Piston reducing vakve
采用活塞作傳感元件帶動閥瓣運動的減壓閥
75.薄膜式減壓閥 Diaphragm reducing valve
采用薄膜作傳感元件帶動閥瓣運動的減壓閥
76.氣包式減壓閥 Air bag type reducing valve
依靠閥后介質進入氣包內的壓力來平衡閥的壓力的減壓閥
77.彈簧薄膜式減壓閥 Spring diaphragm reducing valve
采用彈簧和薄膜作傳感件來帶動閥瓣升降運動的減壓閥
78.波紋管式減壓閥 Bellows seal reducing valve
采用波紋管機構來帶動閥瓣升降運動的減壓閥
79.杠桿式減壓閥 Lever reducing calve
采用杠桿機構來帶動閥瓣升降運動的減壓閥
80.定值減壓閥 Fixed pressure reducing valve
出口壓力保持定值的減壓閥
81.定比減壓閥 Proportionging pressure reducing valve
出口壓力與進口壓力或某個參考壓力保持一定比例的減壓閥
82.定差減壓閥 Fixed differential reducing valve
出口壓力與進口壓力或某個參考壓力保持一定壓力差的減壓閥
83. 直接作用式減壓閥 Direct-acting reducing valve
利用出口壓力變化直接控制閥瓣運動的減壓閥
84.先導式減壓閥 Pilot-operated reducing valve
由主閥和導閥組成出口壓力變化通過放大控制主閥動作的減壓閥
85.先導式減壓閥主閥 Main valve
在先導式減壓閥中受導閥控制對流通介質起調控作用的閥
86.先導式減壓閥導閥 Pilot valve
在先導式減壓閥中起控制主閥動作的前臵閥
87.正向作用式減壓閥 Direct accing reduding valve
進口介質對閥瓣的作用力與閥瓣升起方向一致的減壓閥
88.反向作用式減壓閥 Reverse acting reducing valve
進口介質對閥瓣的作用力與筏瓣升起方向相反的減壓閥
89.卸荷式減壓閥 Balanced reducing valve
進口介質對閥瓣的作用力接近或達到平衡的減壓閥
90.蒸汽疏水閥 Steam trap
自動排放凝結水并阻止蒸汽泄漏的閥門
91.機械型蒸汽疏水閥 Mechanical steam trap
由凝結水位變化驅動啟閉件使其完成阻汽排水動作的疏水閥
92.浮球式疏水閥 Ball float steam trap
利用在凝結水中浮動的空心球帶動啟閉件動作的疏水閥
93.自由浮球式蒸汽疏水閥 Free-ball float steam trap
由殼體內凝結水的液位變化導致啟閉件(自由浮球)的開關動作.該閥能夠排飽和水且能連續排放凝結水
94.杠桿浮球式蒸汽疏水閥 Lever-ball float steam trap
由殼體內凝結水的液位變化導致啟閉件(杠桿浮球)的開關動作.該閥杠桿機構的特點是可以擴大浮力因此可以用于超大排量的場合
95.自由半浮球式蒸汽疏水閥 Free-semi-ball float steam trap
采用能自由活動的半球形浮子(自由半浮球)浮子本身具有閥瓣的機能是沒有鉸鏈.杠桿及連杠機構即能開閉閥口的結構也是結構最簡單的蒸汽疏水閥
96.敞口向下浮子式蒸汽疏水閥 Inverted bucket steam trap
其浮子的開口向下由浮子內凝結水的液位變化導致啟閉件的開關動作.該閥多數不把閥瓣直接固定在浮子上而是采用杠桿機構以擴大浮力
97.敞口向上浮子式蒸汽疏水閥 Open bucket force steam trap
該閥又稱為浮桶式蒸汽疏水閥是利用在凝結水中的浮桶帶動啟閉件動作的蒸汽疏水閥
98.熱靜力型蒸汽疏水閥 Hot-statical force steam trap
由凝結水溫變化驅動啟閉件使其完成阻汽排水動作的疏水閥
99.波紋管式蒸汽疏水閥 Bellows seal steam trap
該閥是在蛇形管容器內即在波紋管內封入沸點低.易揮發的液體作為感溫元件.在波紋管上固定著閥瓣隨著溫度變化波紋管產生伸縮而啟閉的疏水閥
100.膜盒式蒸汽疏水閥 Membrane-box steam trap
該閥屬蒸汽壓力式由凝結水的壓力與可變形元件內揮發性液體的蒸汽壓力之間的不平衡來驅動啟閉件的動作該閥不會產生氣堵
101.雙金屬片式蒸汽疏水閥 Bimetal elements steam trap
利用雙金屬片受熱變形帶動啟閉件動作的蒸汽疏水閥.該閥不會發生閉塞現象
102.熱動力型蒸汽疏水閥 Hot-motive force steam trap
由凝結水動態特性的變化驅動啟閉件使其完成阻汽排水動作的疏水閥
103 圓盤式蒸汽疏水閥 Dise steam teap
利用蒸汽和凝結水的不同熱力性質及其靜壓和動壓的變化使閥片動作的蒸汽疏水閥
104.脈沖式蒸汽疏水閥 Impulse steam trap
利用蒸汽在兩級節流中的二次蒸發導致蒸汽和凝結水的壓力變化而使啟閉件動作的蒸汽疏水閥
105.迷宮或孔板式蒸汽疏水閥 Orifice steam trap
該類形式的蒸汽疏水閥是由節流孔控制凝結水的排放量并使熱凝結水變化而減少蒸汽的流出
106.隔膜閥 Diaphragm valve
啟閉件(隔膜)由閥桿帶動沿閥桿軸線作升降運動并將動作機構與介質隔開的閥門
107.截止式隔膜閥 Globe diaphragm valve
閥體與截止閥閥體形狀相似的隔膜閥
108.屋脊式隔膜閥 Weir diaphragm valve
閥體流道中以屋脊形結構與隔膜構成密封副的隔膜閥
109.榨板式隔膜閥 Wedge diaphragm valve
閘瓣與楔式閘閥的單閘板形狀相似的隔膜閥
110.多用閥 Multipurpose valve
具有多種用途的閥門
111.截止止回閥 Serew-down stop check valve
一種可以起截止和止回兩種作用的閥門該閥適用于安裝位臵受到限制的場合
112.截止止回節流閥 Serew-down stop check and throttle valve
一種可起截止.止回.節流作用的三用閥.該閥大量使用在油井并注水裝臵上
113.截止止回安全閥 Serew-down stop check and safety valve
一種起截止.止回.安全作用的三用閥
114.止回球閥 Check-ball valve 一種可以做止回和球閥的兩用閥門
