0QDQ421F 液氨專用安全切斷閥

一、液氨專用安全切斷閥--用途

0QDQ421F液氨專用安全切斷閥分單作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。

二、液氨專用安全切斷閥--性能規范

規格 (DN)	公稱壓力 (Mpa)	密封試驗 壓力 (Mpa)	工作溫度 (℃)	適用介質	控制氣缸部分			電源
規格 (DN)	公稱壓力 (Mpa)	密封試驗 壓力 (Mpa)	工作溫度 (℃)	適用介質	閥瓣開啟高度 (mm)	使用介質	閥瓣開啟時最大氣壓(Mpa)	電源
25	2.5	2.75	-40℃~+80℃	液氨、液化石油汽	15	壓縮空氣、氮?dú)?/div>	0.6MPa	-AC220/DC24
40	2.5	2.75			18		0.6MPa
50	2.5	2.75			20		0.6MPa
80	2.5	2.75			27		0.6MPa
200	2.5	2.75			65		0.6MPa

三、液氨專用安全切斷閥--主要零件材料：

零件名稱	材料
閥體	WCB
閥體密封圈	四氟
閥瓣	2Cr13
油缸/氣缸	25^#鋼/球墨
彈簧	4Cr13/60Si12mn
活塞	2Cr13

四、作用原理及結構說明：

1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關。

2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。

3、常開式可采用單作用代替或按要求訂做。

4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。

QDQ421F 氨氣緊急切斷閥

一、氨氣緊急切斷閥--概述：

QDQ421F氨氣緊急切斷閥適用于氨氣/燃?xì)鈨?chǔ)罐，管道出入口控制切斷流量的安全閥門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。

氣動緊急切斷閥裝有低熔點(易熔合金)的塞子，在外界≥80℃溫度易熔合金熔化堵塞氣管泄壓切斷閥迅速關閉,保證儲罐系統的安全。

氨氣緊急切斷閥(氣動緊急切斷閥)由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。緊急切斷閥的氣源要求經過濾的(壓縮空氣)氮?dú)狻?/span>

二、氨氣緊急切斷閥--性能規范:

壓力等級：2.5/4.0Mpa

氣缸工作壓力：0.3-0.6Mpa

使用溫度：-40~+80℃

氣缸使用介質：氮?dú)?、無水空氣

使用介質：天然氣，液化氣，液氨 ,氣體

熔閉時間：±70℃

關閉時間： ≤5秒

氣缸開啟壓力； ≥0.3-0.6Mpa

閥體材料：鑄剛，不銹鋼。304,316,316L

彈簧：50CrVA(彈簧鋼)

氣缸，活塞：球墨鑄鐵

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

類型：氣動/常閉式.常開式鑄剛/不銹鋼

三、氨氣緊急切斷閥--安裝尺寸單位:(mm)

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30

四、氨氣緊急切斷閥--應用操作規程

氣動切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
緊急切斷閥不宜長時間開啟，避免彈簧疲勞失靈。

SQDQ421F 手動氣動緊急切斷閥

一、手動氣動緊急切斷閥--產品概述：

SQDQ421F手動氣動緊急切斷閥是在氣動緊急切斷閥原基礎結構上增加了手輪驅動，在沒有氣源/電源的情況下，可以通過手動來開啟/關閉切斷閥。保證企業的正常生產。

SQDQ421F手動氣動緊急切斷閥利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。適用于氨氣/燃?xì)鈨?chǔ)罐，管道出入口控制切斷流量的安全閥門。

氣動緊急切斷閥結構裝有低熔點（易熔合金）的塞子，在外界≥80C溫度（易熔金）熔化，堵塞氣管泄壓。液氨緊急切斷閥迅速關閉，保護貯罐系統的安全。

二、手動氣動緊急切斷閥--性能規范:

壓力等級：2.5/4.0Mpa

氣缸工作壓力：0.3-0.6Mpa

使用溫度：-40~+80℃

氣缸使用介質：氮?dú)鈆無水空氣

使用介質：天然氣，液化氣，液氨 ,氣體

熔閉時間：±70℃

關閉時間： ≤5秒

氣缸開啟壓力； ≥0.3-0.6Mpa

閥體材料：鑄剛，不銹鋼：304,316,316L

彈簧：50CrVA（彈簧鋼）

氣缸，活塞：球墨鑄鐵

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

三、作用原理和結構說明：

1.當氣源給壓時，先導閥開啟，通過與閥瓣之間的導槽是進口端卸壓，以減小啟閉力，使切斷閥開啟省力而迅速，當氣源卸壓時緊急切斷閥自動關閉。

2.氣動切斷閥設有易熔化塞自動切斷裝置，當環境溫度達到75±5℃時易熔合金熔化，氣缸卸壓，使貯罐切斷閥自動關閉。

3.站用切斷閥采用聚四氟乙烯密封面，密封性良好。

4.儲罐切斷閥驅動部分和受壓閥體分開，容易更換氣缸易損件及氣缸○型圈。

5.主要運動部件采用含鉻不銹鋼，耐蝕性良好。

四、主要外形尺寸和連接尺寸(參照構圖)：

DN	D	D₁	D₂	b	F	z-Ф
25	115	85	65	16	2	4-Ф14
32	135	100	78	18	2	4-Ф18
40	145	110	85	18	2	4-Ф18
50	160	125	100	20	3	4-Ф18
65	180	145	120	22	3	8-Ф18
80	195	160	135	22	3	8-Ф18
100	230	190	160	24	3	8-Ф23
125	270	220	188	28	3	8-Ф25
150	300	250	218	30	3	8-Ф25
200	360	310	278	34	3	12-Ф25
250	425	370	332	36	3	12-Ф30
300	485	430	390	40	3	16-Ф30

五、手動氣動緊急切斷閥--特別優點：

手動氣動緊急切斷閥針對普通鑄剛閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，雙功能切斷閥在閥體材料上選用耐腐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氨氣、燃?xì)飧g，低溫可至－40℃,最大限度保證工況條件使用要求。結構采用日本切斷閥技術，閥體全部利用精鑄，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。

YG41H/W 液氨限流閥

一、YG41H/W液氨限流閥--特點：

液氨限流閥，當管道或附件由于破損導致向外界直接泄漏，引起流速急速加大，使管道內的介質流量超過閥門的設定值時，在介質和壓差的代同作用下，閥門將自動關閉，阻止事故的進一步擴大。事故排除后，閥門將自動重新恢復至運行狀態。適用于安裝在罐區管道或裝卸管道的進出口處。

二、YG41H/W液氨 限流閥--性能規范：

公稱壓力PN	殼體試驗壓力	適用溫度
1.6 Mpa	2.4 Mpa	≤400℃
2.5 Mpa	3.75 Mpa	≤400℃
4.0 Mpa	6.0 Mpa	適用介質
切斷時間	〈2.5s	液化石油氣，液氨等

三、YG41H/W液氨限流閥--連接尺寸：

YG41W		PN 2.5 / 4.0 MPa
DN	L	D	D1	D2	b	Z-Ф	限流量
							L/min±10%
25	160	Ф115	Ф85	Ф65	16	4-Ф14	160
32	180	Ф135	Ф100	Ф78	18	4-Ф18	400
40	200	Ф145	Ф110	Ф85	18	4-Ф18	400
50	230	Ф160	Ф125	Ф100	20	4-Ф18	640
80	310	Ф195	Ф160	Ф135	22	8-Ф18	1600
100	350	Ф230	Ф190	Ф160	24	8-Ф23	2500
150	480	Ф300	Ф250	Ф218	30	8-Ф25	3300
200	600	Ф360/Ф375	Ф310/Ф320	Ф278/
Ф282	34 / 38	12-Ф25/12-Ф30	5900

AQ41F-25C 液氨專用球閥

一、液氨專用球閥--產品概述：

AQ41F-25C液氨專用球閥針對普通鑄鋼閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣專用球閥在閥體材料上選用耐腐蝕鋼(碳素鋼添加耐蝕合金元素)，可耐燃?xì)?、液氨腐蝕,低溫可至－40℃- 120℃,最大限度保證工況條件使用要求。廣泛用于石油、化工、制藥、化肥等行業。

二、液氨專用球閥--密封優點：

液氨燃?xì)鈱Ｓ们蜷y最主要的閥座密封圈材料就是聚四氟乙烯(PTFE)，它對幾乎所有的化學物質都是惰性的，且具有摩擦系數小、性能穩定、不易老化、溫度適用范圍廣和密封性能優良的綜合性特點。

三、液氨專用球閥--性能規范:

公稱壓力PN(MPa):1.6-4.0

試驗壓力PS(MPa):2.4-6.4

適用介質:氨氣、液氨、燃?xì)?/span>

適用溫度(℃)：-40℃ 80℃

四、液氨專用球閥--主要零件材料：

閥體、閥蓋：鑄鋼、不銹鋼

閥桿：碳鋼，不銹鋼

密封圈、填料：聚四氟乙烯

五、按執行機構分類：

球閥按執行機構分類根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器，電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

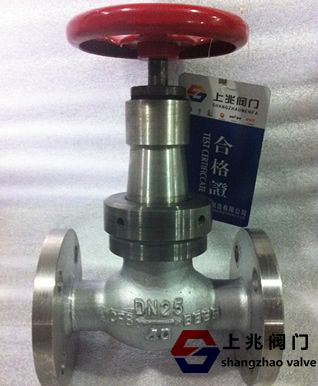

JY41N-40P 不銹鋼氨用截止閥

一、不銹鋼氨用截止閥--概述：

JY41N-40P不銹鋼氨用截止閥，是針對氨氣介質輸送的特殊要求，并結合國內閥門應用的實際情況，采用新穎的密封形式和可靠的密封結構設計而成。氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣,燃?xì)夤艿赖膫魉?，并滿足長期可靠使用的要求。其密封性、可維修性、安全性等。

二、不銹鋼氨用截止閥--特點:

1.針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣專用閥在閥體材料上選用耐腐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氨氣、燃?xì)飧g，低溫可至－40℃,最大限度保證工況條件使用要求。
2.氨用截止閥密封副配對結構型式采用球、平面型，密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3.產品中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，保證中法蘭密封絕對可靠。
4.上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏，甚至造成事故的可能。

三、不銹鋼氨用截止閥--標準：

不銹鋼氨用截止閥采用V型成型四氟為動密封、以填料壓著為初始密封、隨著介質壓力上升而填料密封性能增強、既具有自密封功能、無需人工維護、適用于高中壓輸送管道。本閥全部設有倒密封、閥門開啟時須將閥門完全全開、使倒密封起作用以增加填料使用壽命、尤其以≧DN200的以高進低出的規格、本閥門開啟輕盈、操作力遠遠小于普通閥門。

四、不銹鋼氨用截止閥--性能規范:

試驗壓力：3.8MPa
填料：F4聚四氟乙烯
閥體.閥蓋：鑄鋼、不銹鋼、灰鑄鐵
填料壓蓋、閥桿：碳鋼、不銹鋼、碳鋼
適用介質：氨氣、燃?xì)?、蒸?br style="border-width: 0px; margin: 0px;" />適用溫度：四氟-40℃+200℃

五、不銹鋼氨用截止閥--結構形式：

1、流道：縮孔
2、閥體與閥蓋的連接：內壓自封式
3、連接端：法蘭
4、采用設計標準：ASME B16.34-2004
5、氨用截止閥在GB/T12235標準基礎上制定企業標準。企標在材質選用、結構設計上完全根據氨氣、燃?xì)饨橘|(zhì)腐蝕特性和工況要求進行，各項技術參數指標優于明桿截止閥。

六、不銹鋼氨用截止閥--原理：
